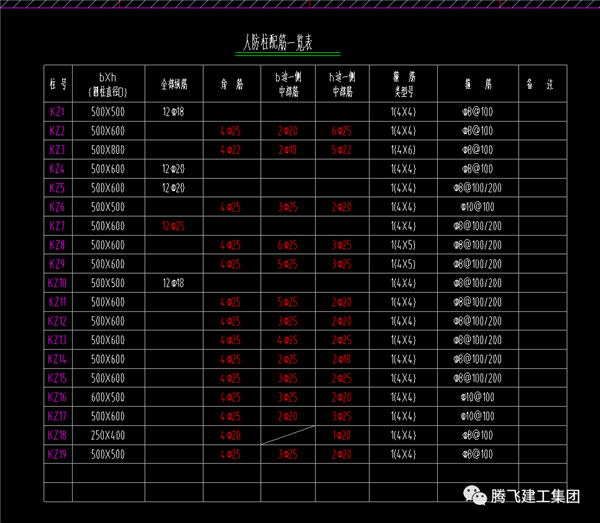

我們?cè)谟肦evit進行土建建模的過程中，經常會需要?jiǎng)?chuàng)建不同尺寸的混凝土矩形柱或混凝土矩形梁。下圖為人防柱表：
如何快速創建BIM模型中不同尺寸的矩形柱、梁呢？下面，我們以創建【現澆砼柱】為例，來講講我是怎么做的。

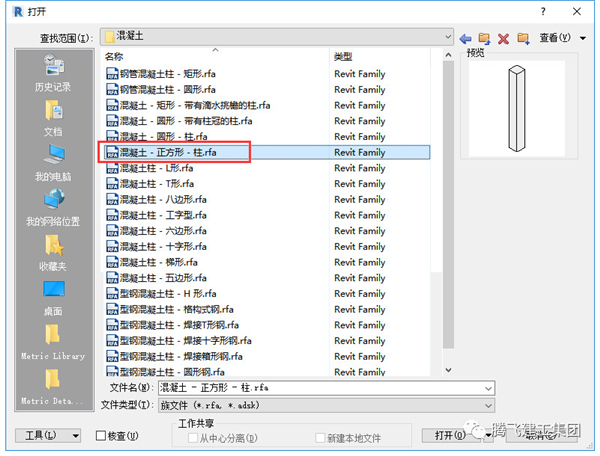

首先，我們打開Revit的【混凝土-正方形-柱】族文件：

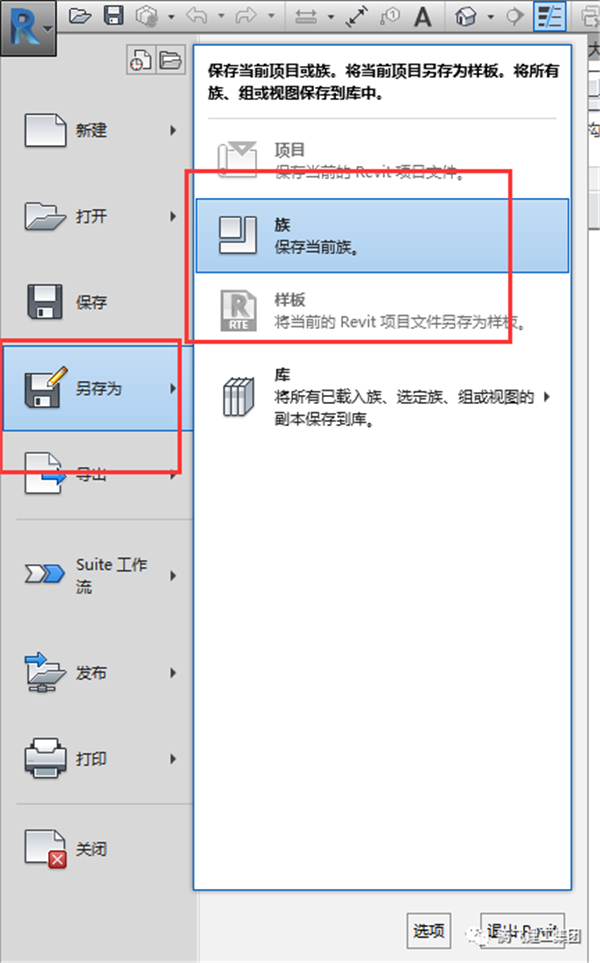

直接將它另存為...“現澆砼柱.rfa”

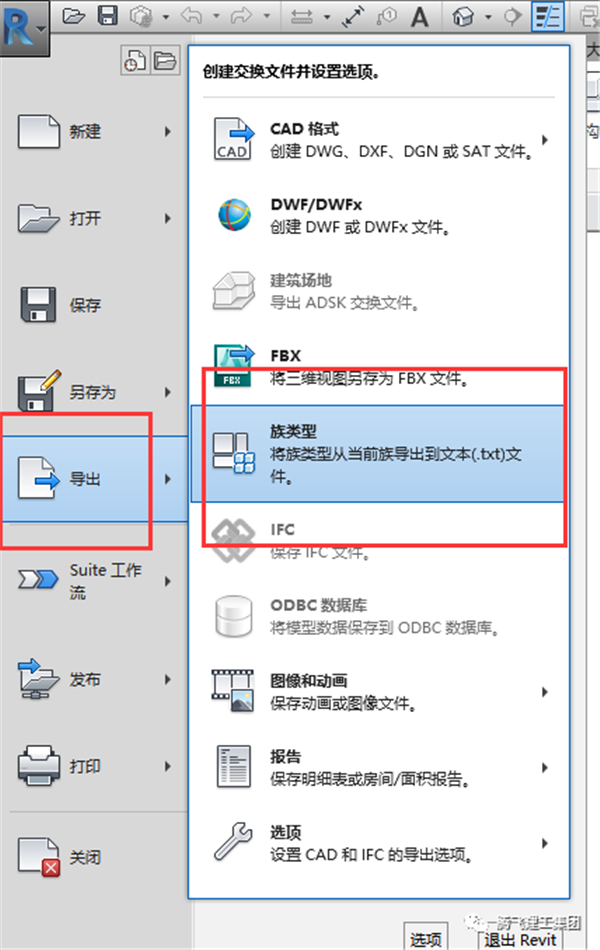

接著，單擊【文件】-【導出】-【族類型】，將族類型導出為txt文本。

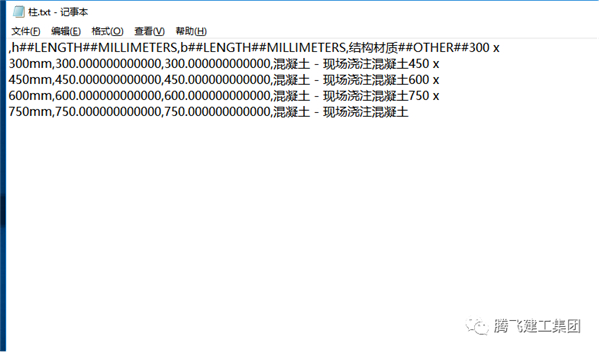

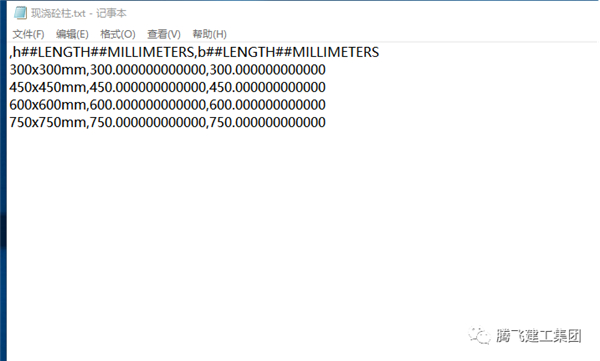

打開導出的txt文本，現在里面的文字看著好像很亂，稍稍對它進行調整一下，像“結構材質”這一項可以在這里指定，也可以到Revit當中去指定，這里選擇僅指定類型、尺寸，不指定材質。

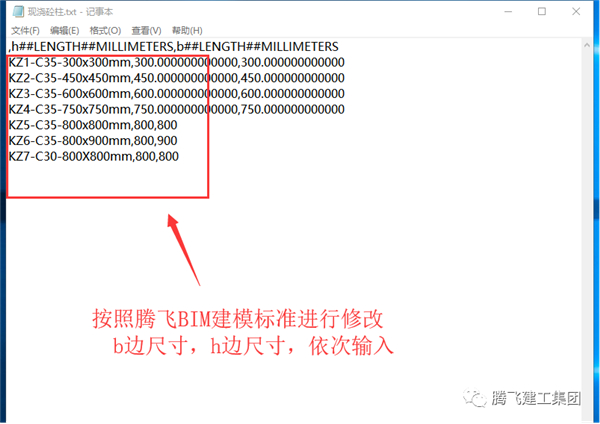

調整完之后，是不是就明白它表示的意思啦，其實就是b邊和h邊的尺寸。接下來，我們?cè)谖谋局刑砑宇愋秃统叽纾袷桨凑眨骸绢愋兔Q，b邊尺寸，h邊尺寸】進行輸入。類型名稱按照騰飛BIM建模標準執行。
注意：在英文格式下輸入。完整之后，將文本文檔單擊【保存】退出

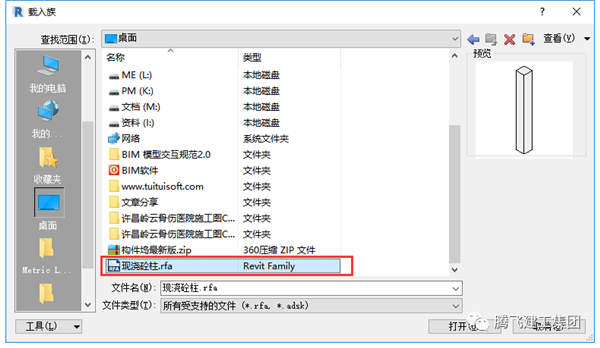

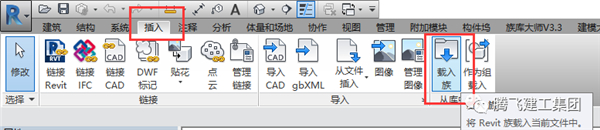

這樣，我們就完成了現澆砼柱的類型創建了。接下來，我們到項目當中去試試看。新建一個項目，單擊【插入】-【載入族】：

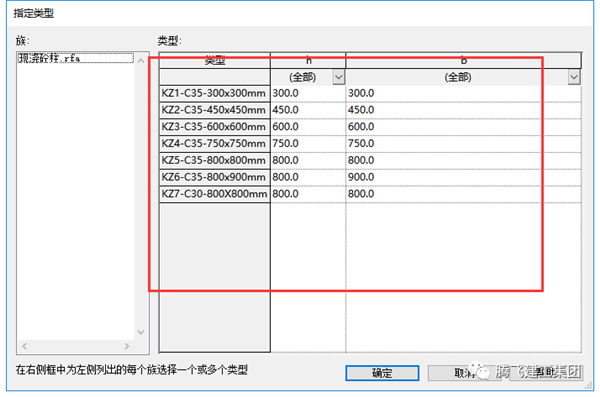

單擊【打開】之后，會彈出【指定類型】的對話框，這時候就會發現，剛才輸入的文本已經創建了相應的類型了，將它們?nèi)x（第一個類型+shift+最后一個類型），單擊【確定】載入

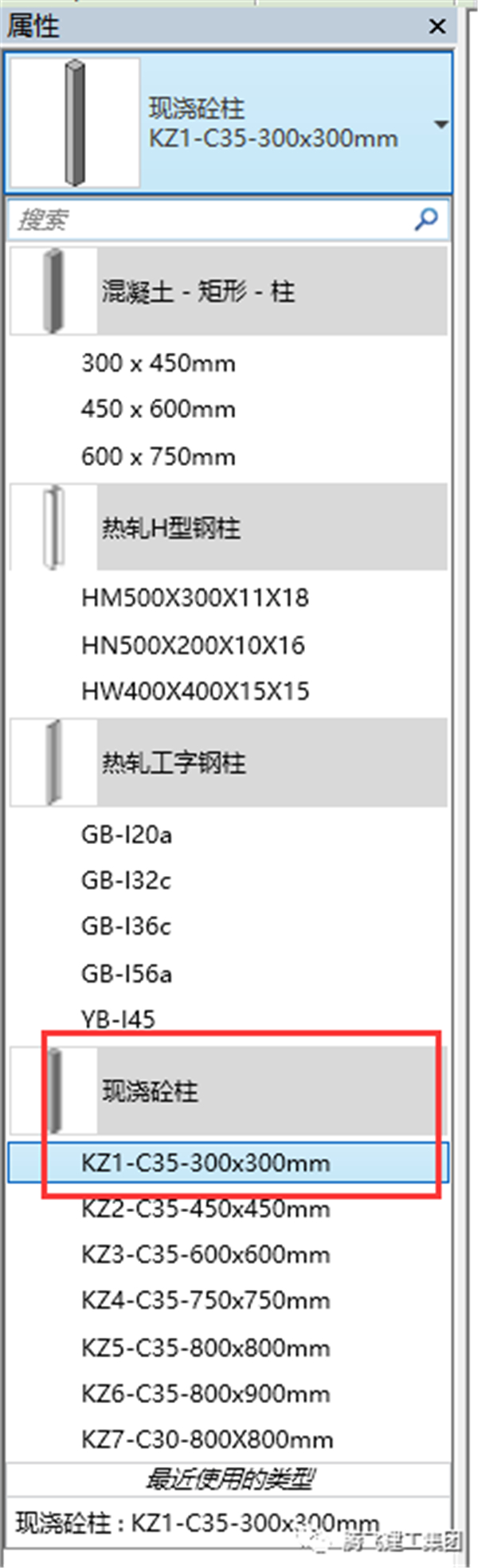

現在這個現澆砼柱以及它的類型我們已經載入到項目中了，我們可以單擊【結構】-【柱】查看一下，已經在類型選擇框里了
以上便是快速創建不同尺寸的柱的快捷方法，在前期模型搭建中，構件的建立和命名的規范一直很繁瑣，浪費了大量的時間。用這樣的方法來創建不同尺寸的矩形柱效率會有很大的提高。矩形梁的創建方法與柱相同。
